Brandoverslagberekening

Brandoverslag en WBDBO in het kort

Brandoverslag is de uitbreiding van brand via de buitenlucht naar een aangrenzend brandcompartiment of perceel. Branddoorslag is de uitbreiding dwars dóór een constructie-onderdeel heen. Samen bepalen ze de WBDBO: de weerstand die een compartimentgrens moet bieden tegen het overgaan van brand. De eisen staan in het Bbl, in de artikelen 3.41 (bestaande bouw) en 4.54 (nieuwbouw).

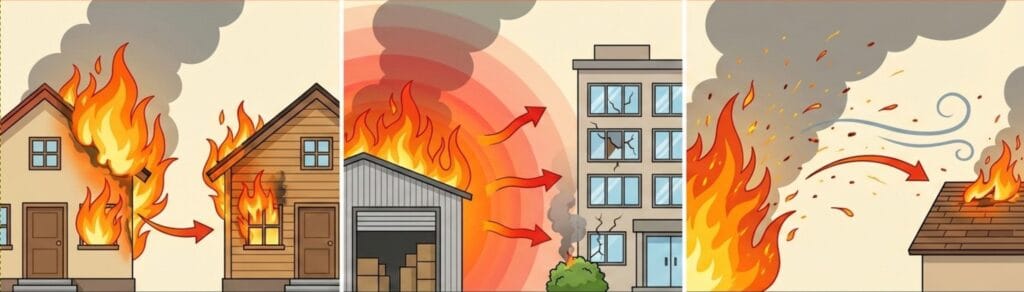

In een brandoverslagberekening brengen we alle overslagtrajecten in kaart: verticaal, overhoeks, naar de perceelsgrens en naar naastgelegen brandcompartimenten. We houden rekening met de vier manieren waarop brand via de gevel kan overslaan: warmtestraling door gevelopeningen, straling vanuit de rookkolom of uitslaande vlammen, direct vlamcontact en wegvliegende brandende delen. In de praktijk is warmtestraling via ramen en andere gevelopeningen veruit de belangrijkste factor.

Meer achtergrond over de overslagmechanismen, spiegelsymmetrie en wat u in het ontwerp zelf kunt doen, leest u in Brandoverslag voorkomen: zo verklein je het risico.

Heeft uw bouwplan een brandoverslagberekening nodig?

Dat hangt af van de afstand tot de perceelsgrens (of de as van de openbare weg of het openbaar water), de gebruiksfunctie en de omvang van de gevelopeningen. Als vuistregel is een berekening nodig wanneer die afstand kleiner is dan:

• 5 meter bij utiliteitsgebouwen, of 2 × √(oppervlakte gevelopeningen) als dat maatgevend is;
• 6 meter bij grote woonfuncties;
• 2,5 meter bij kleine woonfuncties (minder dan 100 m² grondoppervlak en maximaal 3 bouwlagen).

Ligt de gevel vrijwel op de grens, of juist ruim daarbuiten, dan gelden andere regels. Die leest u in ons artikel Wanneer is een brandoverslagberekening verplicht? Twijfelt u? Stuur ons de gevelaanzichten en een situatietekening, dan laten we u weten of een berekening nodig is.

E, EW en EI: wat betekenen deze criteria?

Bij brandoverslag en gevels komt u steeds dezelfde lettercombinaties tegen. Ze komen uit de Europese classificatienorm NEN-EN 13501-2 en beschrijven welke prestatie een bouwdeel bij brand levert. Voor gevels zijn drie letters van belang:

• E – vlamdichtheid (integriteit): het bouwdeel houdt vlammen en hete rookgassen tegen. Dit is de basis — zonder E hebben de andere criteria geen betekenis.
• W – beperking van warmtestraling: het bouwdeel beperkt de warmte die het naar de andere zijde uitstraalt. Precies datgene wat bij brandoverslag telt.
• I – thermische isolatie: het bouwdeel beperkt de temperatuurstijging aan de niet-brandzijde, zodat een brand niet door oplopende warmte alsnog overslaat.

In de praktijk draait het bij gevels om twee combinaties. EW (vlamdichtheid + stralingsbeperking) volstaat vaak bij een niet-besloten situatie — denk aan 30 minuten EW. Voor een besloten situatie of een zwaardere eis geldt EI (vlamdichtheid + volledige isolatie), bijvoorbeeld 60 minuten EI. Dat verschil is commercieel relevant: EW-beglazing is doorgaans fors goedkoper dan EI-beglazing. Door in de berekening te sturen op EW waar dat mag, bespaart u aanzienlijk op de gevelkosten zonder in te leveren op veiligheid. Voor dragende constructieonderdelen komt daar nog R (draagvermogen) bij; bij gevelopeningen zelf spelen vooral E, EW en EI.

Hoe werkt een brandoverslagberekening?

Een brandoverslagberekening bepalen we volgens NEN 6068:2020+A1:2024, de norm die de bepalingsmethode voor de WBDBO vastlegt; de grenswaarden waarbij een berekening al dan niet nodig is, volgen uit NPR 6888. De kern is een warmtestralingsmodel: we berekenen hoeveel warmtestraling een brandende ruimte via de gevelopeningen uitstraalt naar een tegenoverliggend vlak of naar de perceelsgrens. Overschrijdt de straling op dat ontvangende vlak de kritieke grenswaarde, dan is er onvoldoende weerstand tegen brandoverslag en zijn maatregelen nodig.

Bepalend zijn onder andere het oppervlak en de positie van de “spuiende” gevelopeningen (ramen, deuren, roosters), de onderlinge geometrie en afstanden, en de brandwerendheid van de gevel en de beglazing. Door uit te gaan van spiegelsymmetrie hoeft geen rekening te worden gehouden met de voorzieningen op de buurpercelen; zo blijft het principe “gelijke monniken, gelijke kappen” gehandhaafd. Op basis daarvan tonen we aan of aan de vereiste WBDBO — afhankelijk van de situatie 20, 30 of 60 minuten — wordt voldaan.

Van berekening naar praktische oplossing

Voldoet een gevel niet zonder meer, dan is een hogere brandwerendheid over de hele linie zelden de slimste route. Wij werken met verschillende scenario’s om het beste resultaat te bereiken. Vaak is optimaliseren mogelijk door de posities van brandwerende beglazing slim te kiezen, of door gevelopeningen net iets anders te dimensioneren. Ook geveldetails — dagkanten, lateien, uitkragingen — hebben veel invloed op het overslagtraject. Balkons en luifels vergroten door de afbuiging van de straling in de regel de effectieve afstand. Zo zorgen we ervoor dat uw gebouw volledig voldoet, met zo min mogelijk kostbare brandwerende voorzieningen.

Aanlevering, doorlooptijd en kosten

Om een brandoverslagberekening te maken werken we het liefst met de meest actuele ontwerpgegevens. Doorgaans hebben we nodig:

• Gevelaanzichten en plattegronden met maatvoering;
• De kozijn- en gevelindeling (positie en afmeting van openingen);
• De beoogde materialisatie van gevel en beglazing;
• De situatie ten opzichte van de perceelsgrens en belendende bebouwing.

U ontvangt een heldere rapportage met de uitgangspunten, de berekende overslagtrajecten, de conclusie per gevelvlak en — waar nodig — een concreet maatregelenadvies dat u direct in het ontwerp kunt verwerken. Deze rapportage is geschikt om bij de aanvraag omgevingsvergunning te voegen.

Een brandoverslagberekening duurt gemiddeld twee weken na ontvangst van complete tekeningen. Bij complexe gebouwen of meerdere ontwerpvarianten kan dat langer zijn. De kosten hangen af van het aantal gevels en overslagtrajecten; u ontvangt vooraf een offerte op maat.

Veelgemaakte fouten in de praktijk

Bij de projecten die wij overnemen of toetsen, zien we telkens dezelfde valkuilen terugkomen:

• Alleen naar de afstand kijken. De vuistregels geven richting, maar de geometrie van de gevel bepaalt het werkelijke overslagtraject. Twee gebouwen op dezelfde afstand kunnen totaal verschillend uitpakken.
• Brandwerend glas in een gewoon kozijn. Een EI-classificatie geldt voor het volledige samenstel van glas én kozijn. Brandwerende beglazing in een niet-passend kozijn levert niet de gewenste weerstand.
• De perceelsgrens vergeten. Overslag wordt niet alleen tussen compartimenten beoordeeld, maar ook naar de (denkbeeldige) grens met het buurperceel.
• Gevelopeningen onnodig zelfsluitend maken. Brandwerend uitgevoerde gevelopeningen hoeven niet zelfsluitend te zijn. Dat is een veelgehoord misverstand; bij brand- en rookwerende deuren in het gebouw ligt dat anders.
• Wijzigen na de berekening. Een later vergroot raam of gewijzigd geveldetail kan een goedgekeurde berekening ongeldig maken. Stem wijzigingen altijd af.

Voldoen aan de eisen zonder overbeveiliging

Ons uitgangspunt is altijd: aantoonbaar veilig én economisch verantwoord. Door vroeg in het ontwerpproces mee te rekenen, voorkomen we dat er later dure brandwerende voorzieningen moeten worden toegevoegd. Zo behaalt u de vereiste WBDBO zonder onnodige kosten, en houdt het ontwerp de vrijheid die de architect voor ogen heeft. Waar de reguliere eisen knellen, kijken we ook naar een gelijkwaardige oplossing of een aanvullende vuurlastberekening.
