Brandoverslagberekening

Wat is brandoverslag?

Brandoverslag ontstaat wanneer een brand zich via de buitenlucht uitbreidt naar een aangrenzend brandcompartiment of perceel. Om te voorkomen dat een brand te groot wordt, gelden wettelijke eisen voor de Weerstand tegen BrandDoorslag en BrandOverslag (WBDBO). Deze eisen zijn vastgelegd in het Bbl, in de artikelen 3.41 (bestaande bouw) en 4.54 (nieuwbouw). De overslagtrajecten maken deel uit van die WBDBO-eisen en kunnen verschillende richtingen hebben: verticaal (van verdieping naar verdieping), overhoeks (om een gevelhoek heen), naar de perceelsgrens en naar naastgelegen brandcompartimenten.

Een brand kan op vier manieren overslaan via de gevel: warmtestraling vanuit brandende ruimten door gevelopeningen, straling vanuit de rookkolom of uitslaande vlammen, direct vlamcontact bij zeer korte afstanden, en wegvliegende brandende delen. In de praktijk is warmtestraling via ramen en andere gevelopeningen veruit de belangrijkste factor in een brandoverslagberekening.

Brandoverslag versus branddoorslag

Deze twee begrippen worden vaak door elkaar gehaald, terwijl ze iets anders betekenen. Branddoorslag is de uitbreiding van brand dwars dóór een constructie-onderdeel heen — bijvoorbeeld een wand of vloer die bezwijkt of te weinig isoleert. Brandoverslag is de uitbreiding buiten het gebouw om, via de buitenlucht. Samen bepalen ze de WBDBO: de totale weerstand die een compartimentgrens moet bieden tegen het overgaan van brand. Voor een sluitend brandveiligheidsconcept moeten beide trajecten kloppen.

Wanneer is een brandoverslagberekening verplicht?

Of een berekening nodig is, hangt af van de afstand tot de erfgrens (of de as van de openbare weg of het openbaar water) en van de omvang van de gevelopeningen. Sinds de actualisatie van de NEN 6068 en de NPR 6888 gelden hiervoor aangepaste grenswaarden; de oude vaste vuistregels zijn daarmee achterhaald. Grofweg zijn er drie situaties:

1. Zeer geringe afstand

Is de afstand tot de erfgrens gering, dan is een brandoverslagberekening niet noodzakelijk, maar moet de gevel wél voldoende weerstand bieden. Bepalend is of de ruimte tussen het brandcompartiment en het gespiegelde compartiment als besloten of niet-besloten kan worden beschouwd:

• Niet-besloten ruimte: de gevel moet een WBD van minimaal 30 minuten bezitten (EW-criterium) — in twee richtingen.
• Besloten ruimte: de gevel moet voldoen aan 60 minuten WBD volgens het EI-criterium — in twee richtingen.

2. Berekening vereist

Een brandoverslagberekening is vereist wanneer de afstand tot de erfgrens kleiner is dan:

• Utiliteit: 5 meter, of 2 × √(oppervlakte gevelopeningen) wanneer dat maatgevend is;
• Grote woonfuncties: 6 meter;
• Kleine woonfuncties: 2,5 meter. Een woonfunctie geldt als klein bij een grondoppervlakte van minder dan 100 m² en maximaal 3 bouwlagen.

3. Ruimere afstand

Is de afstand groter, dan hoeft er geen brandoverslagberekening te worden aangeleverd. De gevel moet dan nog steeds voldoen aan brandklasse B. Bij brandbare gevels (hout, bepaalde kunststoffen) kan een berekening alsnog zinvol zijn om aan te tonen dat brandklasse D volstaat — als indicatie geldt dat stralingswaarden lager dan 6 kW/m² onvoldoende energie geven om een brandklasse D-gevel te laten ontbranden.

Let op twee praktische punten: balkons, luifels en andere uitkragingen beïnvloeden het overslagtraject — door de afbuiging van de straling vergroten ze in de regel de effectieve afstand. En brandwerend uitgevoerde gevelopeningen hoeven niet zelfsluitend te zijn; dat is een veelgehoord misverstand, anders dan bij brand- en rookwerende deuren in het gebouw.

E, EW en EI: wat betekenen deze criteria?

Bij brandoverslag en gevels komt u steeds dezelfde lettercombinaties tegen. Ze komen uit de Europese classificatienorm NEN-EN 13501-2 en beschrijven welke prestatie een bouwdeel bij brand levert. Voor gevels zijn drie letters van belang:

• E – vlamdichtheid (integriteit): het bouwdeel houdt vlammen en hete rookgassen tegen. Dit is de basis — zonder E hebben de andere criteria geen betekenis.
• W – beperking van warmtestraling: het bouwdeel beperkt de warmte die het naar de andere zijde uitstraalt. Precies datgene wat bij brandoverslag telt.
• I – thermische isolatie: het bouwdeel beperkt de temperatuurstijging aan de niet-brandzijde, zodat een brand niet door oplopende warmte alsnog overslaat.

In de praktijk draait het bij gevels om twee combinaties. EW (vlamdichtheid + stralingsbeperking) volstaat vaak bij een niet-besloten situatie — denk aan 30 minuten EW. Voor een besloten situatie of een zwaardere eis geldt EI (vlamdichtheid + volledige isolatie), bijvoorbeeld 60 minuten EI. Dat verschil is commercieel relevant: EW-beglazing is doorgaans fors goedkoper dan EI-beglazing. Door in de berekening te sturen op EW waar dat mag, bespaart u aanzienlijk op de gevelkosten zonder in te leveren op veiligheid. Voor dragende constructieonderdelen komt daar nog R (draagvermogen) bij; bij gevelopeningen zelf spelen vooral E, EW en EI.

Hoe werkt een brandoverslagberekening?

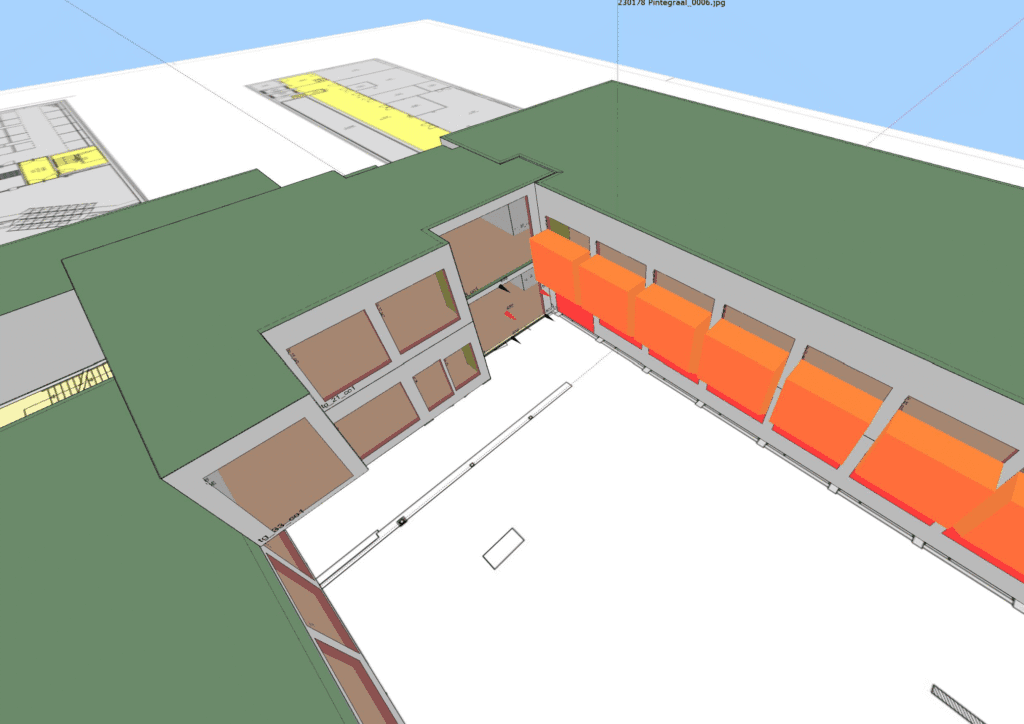

Een brandoverslagberekening bepalen we volgens NEN 6068:2020+A1:2024, de norm die de bepalingsmethode voor de WBDBO vastlegt; de grenswaarden waarbij een berekening al dan niet nodig is, volgen uit NPR 6888. De kern is een warmtestralingsmodel: we berekenen hoeveel warmtestraling een brandende ruimte via de gevelopeningen uitstraalt naar een tegenoverliggend vlak of naar de perceelsgrens. Overschrijdt de straling op dat ontvangende vlak de kritieke grenswaarde, dan is er onvoldoende weerstand tegen brandoverslag en zijn maatregelen nodig.

Bepalend zijn onder andere het oppervlak en de positie van de “spuiende” gevelopeningen (ramen, deuren, roosters), de onderlinge geometrie en afstanden, en de brandwerendheid van de gevel en de beglazing. Door uit te gaan van spiegelsymmetrie hoeft geen rekening te worden gehouden met de voorzieningen op de buurpercelen; zo blijft het principe “gelijke monniken, gelijke kappen” gehandhaafd. Op basis daarvan tonen we aan of aan de vereiste WBDBO — afhankelijk van de situatie 20, 30 of 60 minuten — wordt voldaan.

Van berekening naar praktische oplossing

Voldoet een gevel niet zonder meer, dan is een hogere brandwerendheid over de hele linie zelden de slimste route. Wij werken met verschillende scenario’s om het beste resultaat te bereiken. Vaak is optimaliseren mogelijk door de posities van brandwerende beglazing slim te kiezen, of door gevelopeningen net iets anders te dimensioneren. Ook geveldetails — dagkanten, lateien, uitkragingen — hebben veel invloed op het overslagtraject. Zo zorgen we ervoor dat uw gebouw volledig voldoet, met zo min mogelijk kostbare brandwerende voorzieningen.

Wat we nodig hebben en wat u ontvangt

Om een brandoverslagberekening te maken werken we het liefst met de meest actuele ontwerpgegevens. Doorgaans hebben we nodig:

• Gevelaanzichten en plattegronden met maatvoering;
• De kozijn- en gevelindeling (positie en afmeting van openingen);
• De beoogde materialisatie van gevel en beglazing;
• De situatie ten opzichte van de perceelsgrens en belendende bebouwing.

U ontvangt een heldere rapportage met de uitgangspunten, de berekende overslagtrajecten, de conclusie per gevelvlak en — waar nodig — een concreet maatregelenadvies dat u direct in het ontwerp kunt verwerken. Deze rapportage is geschikt om bij de aanvraag omgevingsvergunning te voegen.

Veelgemaakte fouten in de praktijk

Bij de projecten die wij overnemen of toetsen, zien we telkens dezelfde valkuilen terugkomen:

• Alleen naar de afstand kijken. De vuistregels geven richting, maar de geometrie van de gevel bepaalt het werkelijke overslagtraject. Twee gebouwen op dezelfde afstand kunnen totaal verschillend uitpakken.
• Brandwerend glas in een gewoon kozijn. Een EI-classificatie geldt voor het volledige samenstel van glas én kozijn. Brandwerende beglazing in een niet-passend kozijn levert niet de gewenste weerstand.
• De perceelsgrens vergeten. Overslag wordt niet alleen tussen compartimenten beoordeeld, maar ook naar de (denkbeeldige) grens met het buurperceel.
• Wijzigen na de berekening. Een later vergroot raam of gewijzigd geveldetail kan een goedgekeurde berekening ongeldig maken. Stem wijzigingen altijd af.

Voldoen aan de eisen zonder overbeveiliging

Ons uitgangspunt is altijd: aantoonbaar veilig én economisch verantwoord. Door vroeg in het ontwerpproces mee te rekenen, voorkomen we dat er later dure brandwerende voorzieningen moeten worden toegevoegd. Zo behaalt u de vereiste WBDBO zonder onnodige kosten, en houdt het ontwerp de vrijheid die de architect voor ogen heeft. Waar de reguliere eisen knellen, kijken we ook naar een gelijkwaardige oplossing of een aanvullende vuurlastberekening.
