Een CFD-berekening is een computersimulatie van hoe rook en warmte zich bij brand door een gebouw verspreiden. We gebruiken haar als de standaardregels uit het Bbl niet passen, bijvoorbeeld bij meerlaagse parkeergarages, atria of grote open ruimten, om met gelijkwaardigheid aan te tonen dat het gebouw veilig is. We rekenen met FDS en leveren een rapport dat u gebruikt voor de omgevingsvergunning en het overleg met gemeente en brandweer.
CFD-berekening voor brandveiligheid in complexe gebouwen
Werkt u aan een project met een meerlaagse parkeergarage of een gebouw met een imposant atrium? Dan is de kans groot dat standaard rekenregels tekort schieten. Voor dergelijke complexe gebouwen is een CFD-berekening een goede optie om brandveiligheid via gelijkwaardigheid te garanderen en onderbouwing te leveren voor de omgevingsvergunning.
Wat is een CFD-berekening?
Een CFD-berekening (Computational Fluid Dynamics) is een uitgebreide computersimulatie waarmee lucht- en rookstromen in gebouwen nauwkeurig worden berekend. Met deze methode wordt inzichtelijk hoe rook en hitte zich tijdens een brand gedragen, zodat gefundeerde ontwerpbeslissingen mogelijk zijn.
Wanneer heeft uw project een CFD-berekening nodig?
Moderne gebouwontwerpen passen regelmatig niet in de prestatie-eisen van de wetgeving. Traditionele rekenregels en praktijkrichtlijnen zijn ontwikkeld voor standaardsituaties en bieden onvoldoende mogelijkheden bij afwijkende ontwerpen.
CFD-berekeningen zijn zinvol of noodzakelijk bij:
- Rookafvoer in grotere of meerlaagse of mechanisch geventileerde parkeergarages
- Rookverspreiding in atria, vides en grote open ruimtes
- Complexe ventilatiesystemen (natuurlijk en mechanisch)
- Gebouwen met afwijkende geometrie of lay-out
- Tunnels en ondergrondse verbindingen
Hoe werkt een CFD-berekening met FDS?
Wij voeren CFD-berekeningen uit met FDS (Fire Dynamics Simulator), de meest gebruikte en betrouwbare software voor brandsimulaties. Met meer dan 20 jaar ervaring in CFD-berekeningen kunnen we complexere trajecten aan.
Het proces in vijf stappen:
Stap 1: Analyse van het gebouwontwerp We starten met een analyse van de tekeningen en gebouwgegevens. In overleg met ontwikkelaar, architect, veiligheidsregio en/of gemeente bepalen we welke brandscenario’s en ontwerpvarianten doorgerekend moeten worden.
Stap 2: 3D-modellering Op basis van de tekeningen bouwen we een gedetailleerd digitaal 3D-model. Alle elementen die luchtstromen beïnvloeden worden opgenomen: verdiepingen, trappenhuizen, ventilatieroosters, luchtkanalen en gevelopeningen.
Stap 3: Brandscenario’s en simulatie Voor elk scenario definiëren we de brandkenmerken: locatie, brandvermogen, groeisnelheid en materialen. FDS verdeelt het gebouw in miljoenen rekencellen en berekent per cel de luchtsnelheid, temperatuur, rookconcentratie en zichtbaarheid gedurende de gehele brandontwikkeling.

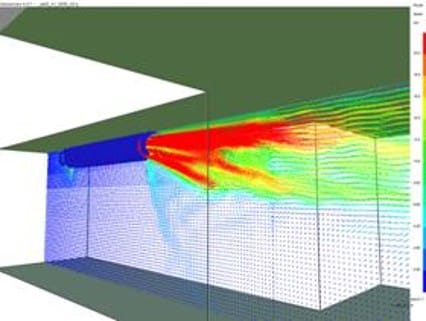

Stap 4: Visualisatie en rapportage De resultaten worden vertaald naar visualisaties en animaties die direct bruikbaar zijn in overleggen met de brandweer en in vergunningsprocedures. Grafieken tonen concrete waarden voor bijvoorbeeld rookdichtheden in vluchtroutes, rookvrije tijd en temperatuurontwikkeling.
Stap 5: Advies en optimalisatie We leveren concrete aanbevelingen voor uw ontwerp: zijn aanpassingen nodig aan de plattegrond, ventilatie of compartimentering? Door meerdere varianten door te rekenen, vinden we de meest kosteneffectieve oplossing die voldoet aan de brandveiligheidsvereisten.
CFD-berekeningen in elke ontwerpfase
Een CFD-berekening kan in alle fases van uw bouwproject worden ingezet:
- Voorontwerpfase (VO): Optimaliseer het gebouwontwerp en identificeer vroegtijdig brandveiligheidsrisico’s voordat grote investeringen zijn gedaan
- Definitief ontwerp (DO): Verifieer ventilatieconcepten en onderbouw ontwerpkeuzes richting brandweer
- Technisch ontwerp (TO): Dimensioneer installaties exact en valideer technische oplossingen
- Uitvoering en bestaande bouw: Verifieer de voorzieningen, aanpassingen of verifieer brandveiligheid bij bestaande bouw of renovaties.
Voordelen van CFD-berekeningen voor uw project
Financiële voordelen:
- Voorkom kostbare aanpassingen in latere bouwfasen
- Optimaliseer installatiedimensionering en bespaar op materiaalkosten
- Verkort vergunningsprocedures door gedegen onderbouwing
Ontwerpvrijheid:
- Realiseer complexe en ambitieuze ontwerpen binnen veiligheidsnormen
- Onderbouw afwijkingen van standaard rekenregels
- Creëer ruimtelijke kwaliteit zonder concessies aan veiligheid
Zekerheid:
- Solide onderbouwing voor bouwvergunning en brandweeradvies
- Wetenschappelijk onderbouwde resultaten met 20 jaar expertise
- Inzicht in brandveiligheid tijdens alle fasen van het project
Waarom kiezen voor onze CFD-berekeningen?
Met meer dan 20 jaar ervaring in CFD-berekeningen hebben wij talloze complexe projecten begeleid. We spreken de taal van ontwikkelaars en architecten en vertalen technische analyses naar praktische ontwerpoplossingen. Onze expertise met FDS-software en fire safety engineering garandeert betrouwbare resultaten die geaccepteerd worden.
Heeft uw project een CFD-berekening nodig? Neem contact op voor een vrijblijvend gesprek over de mogelijkheden.
Veelgestelde vragen over CFD-berekeningen
Wat is een CFD-berekening bij brandveiligheid?
Een CFD-berekening (Computational Fluid Dynamics) is een computersimulatie van hoe rook en warmte zich bij brand door een gebouw verspreiden. Het model verdeelt het gebouw in miljoenen rekencellen en berekent per cel onder meer temperatuur, rookdichtheid en zicht. Zo ziet u vooraf of vluchtroutes lang genoeg bruikbaar blijven en of de brandweer de brand kan bereiken.
Wanneer is een CFD-berekening nodig?
Het Bbl schrijft geen CFD-berekening voor. U heeft er een nodig als het ontwerp niet past binnen de standaardregels en u met gelijkwaardigheid moet aantonen dat het gebouw even veilig is. Dat speelt vooral bij meerlaagse of mechanisch geventileerde parkeergarages, atria en vides, grote open ruimten, tunnels en gebouwen met een afwijkende vorm.
Wat is het verschil tussen een CFD-berekening en een RWA-berekening?
Een RWA-berekening volgens NEN 6093 werkt met een tweezonemodel. Daarin bestaat de ruimte uit twee lagen: een hete rooklaag onder het plafond en een koelere, rookvrije laag daaronder. Dat werkt goed bij overzichtelijke ruimten. Een CFD-berekening rekent de rook- en warmteverspreiding in drie dimensies door en laat zien hoe die zich in de tijd ontwikkelt. CFD is nodig als de geometrie of het ventilatieconcept niet in het tweezonemodel past, of als u gelijkwaardigheid moet aantonen.
Met welke software rekent u?
We rekenen met FDS (Fire Dynamics Simulator). Dat is in Nederland en internationaal de meest gebruikte software voor brand- en rooksimulaties. Smokeview maakt de resultaten zichtbaar als animaties en doorsneden, zodat ook niet-specialisten zien wat er gebeurt.
Wat krijgt u als resultaat?
U krijgt een rapport met de uitgangspunten, de doorgerekende brandscenario’s en de toetsing aan de beoordelingscriteria, zoals zichtlengte, temperatuur en rookvrije hoogte. Er horen visualisaties bij voor het overleg met gemeente en brandweer. Als het ontwerp niet voldoet, rekenen we varianten door en adviseren we welke maatregel het meest effectief is.
Accepteren gemeente en brandweer een CFD-berekening?
Ja, als onderbouwing van gelijkwaardigheid, mits de uitgangspunten vooraf zijn afgestemd: brandscenario’s, brandvermogen en beoordelingscriteria. We stemmen die daarom aan het begin met het bevoegd gezag en de veiligheidsregio af. Dat voorkomt discussie achteraf over de uitkomsten.
Hoe lang duurt een CFD-berekening?
Dat hangt vooral af van het aantal varianten dat nodig is. Het doorrekenen van één model duurt gemiddeld ongeveer twee dagen. Daar komen het opbouwen van het model, de analyse en de rapportage nog bij. Bij complexe ontwerpen rekenen we meerdere varianten door om tot een goede oplossing te komen. Zo’n ontwerptraject kan enkele maanden duren. Na de eerste analyse krijgt u een inschatting van de doorlooptijd.
